问智微77GHz雷达射频芯片解决方案 （pdf格式）

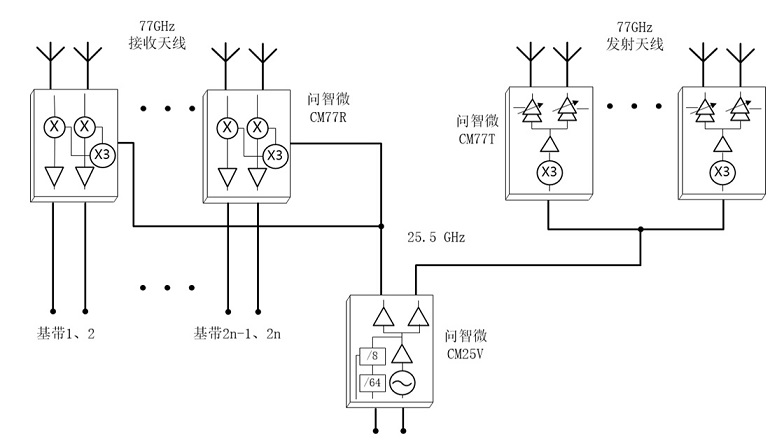

南京问智微电子有限公司经过艰苦攻关，推出了完全自主知识产权的77GHz雷达收发机前端芯片的整体解决方案。该方案由三颗芯片组成：发射机芯片（CM77T）、接收机芯片（CM77R）和信号发生器芯片（CM25V）。三颗芯片均采用国际领先的锗硅半导体工艺和晶圆级扇出式封装。该方案收发芯片分别集成了三倍频电路，由25.5GHz本镇推动，有效降低了电路板互联损耗。信号发生器芯片输出功率有足够的裕量，收发通道数可根据需要增加或减少，此方案可支持最少两个发射/接收通道实现基本的单脉冲雷达，直到多达32路接收/16路发射通道的雷达系统。每通道配备使能控制管脚，可以实现各个通道轮流工作或同时工作等不同模式。
三颗芯片的扇出式封装面积均小于3.2 x 3.6 mm2,可以直接倒装焊接到电路板上，避免了微组装工艺键合金丝带来的寄生效应和不确定性，并有效提高产品的一致性。信号发生器芯片集成了可编程频率除法器，可输出÷2、÷4、÷8或者÷512等不同频率。系统设计人员可根据不同应用灵活选用小数锁相环、开环控制、DDS等不同的方案实现频率调制功能。
主要特点:
- 国际先进锗硅半导体工艺和晶圆级扇出式封装
- 支持快速和高线性度频率调制模式
- 25.5 GHz的本镇信号减小了互联损耗和对天线的影响
- 最佳相位噪声78 dBc/Hz @100KHz @77GHz band
- 可灵活选用主流MCU
- 可用于短距、中距和远距雷达
- 高可靠性，整套方案峰值功耗<1.3 W
- 高输入线性度，输入P1dB为-3dBm
- 发射可扩展到16通道，接收可扩展到32通到
典型应用：
- 汽车自适应巡航雷达
- 近距离、中距离、远距离雷达
- ADAS
- 工业用距离传感器
- 安全技防、毫米波成像、安检等
- 无人机等飞行器自主避障
- 毫米波通讯
